МАШИННОЕ ОБОРУДОВАНИЕ
Ключевые машины и оборудование
«VÍTKOVICE ENERGETICKÉ STROJÍRENSTVÍ a.s.»
Цех по производству котлов

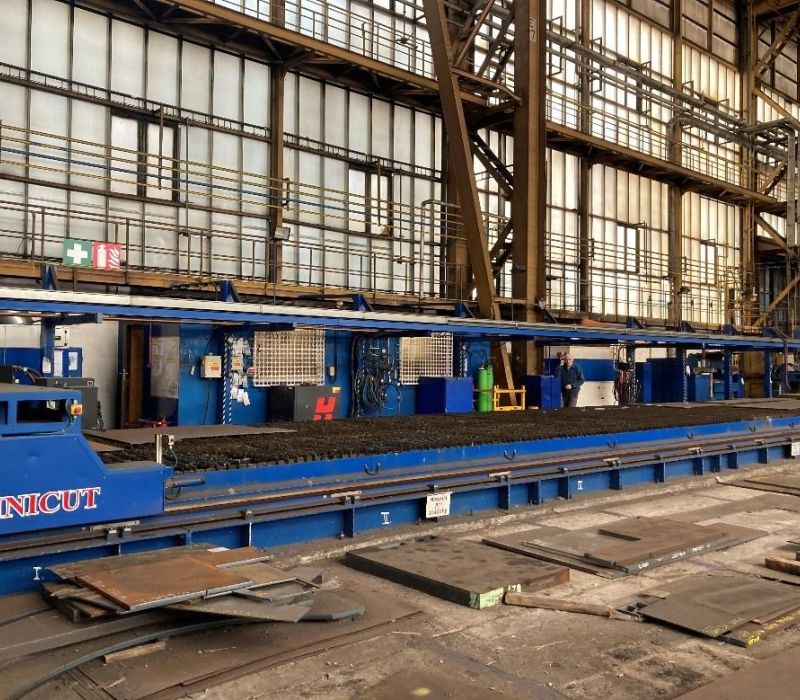

РЕЖУЩИЙ СТАНОК С ЧПУ OMNICUT 4600 CNC
- 2 машины на общей трассе для резки листов тол. 4 – 300 мм
- рабочая ширина стола 3 600 мм, длина 24 000 мм
- резка плазмой (источник плазмы Hypertherm HPR 260)
- резка автогенная – природный газ, кислород
- длина резки на обеих машинах 16 000 мм

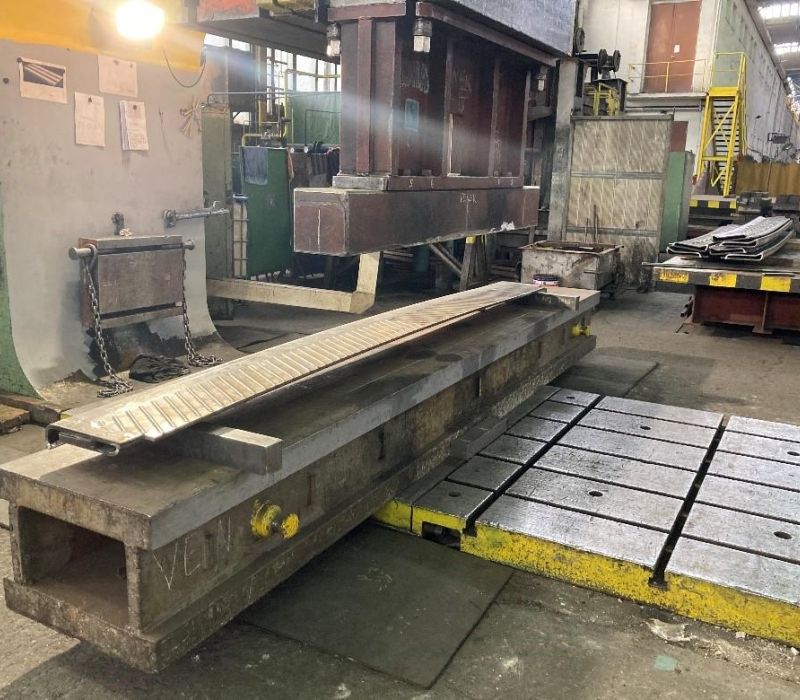

Кромкофрезерный станок EDGEMILL
- макс. длина обрабатываемого листа 12 200 мм и толщина 300 мм
- рабочий стол коробчатого сечения двухсекционный
- верхняя поперечина с прижимными гидроцилиндрами соединена двумя стойками
- фрезерный агрегат с регулируемым шпинделем 127 мм – микрометрически
- наклон до 35º над и под плоскостью

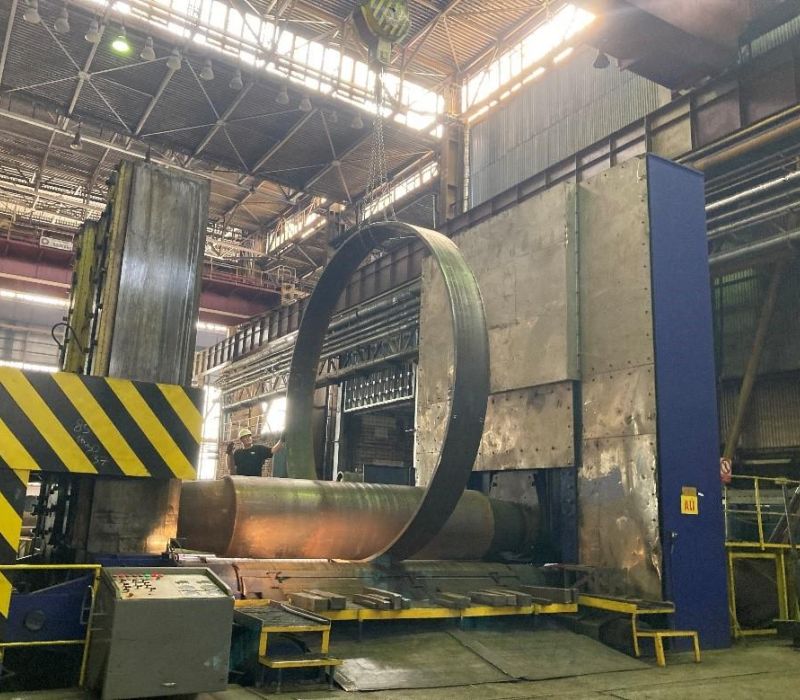

Гибочный станок SCHIESS FRORIEP
- давление изгиба 45 000 кН
- макс. ширина листов 3 600 мм
- диаметр верхнего сменного цилиндра 960, 1 250, 1 600 мм
- холодная и горячая гибка
- параметры гибки определяются расчетным путем, исходя из качества материала, ширины кольца, толщины листа и внутреннего диаметра

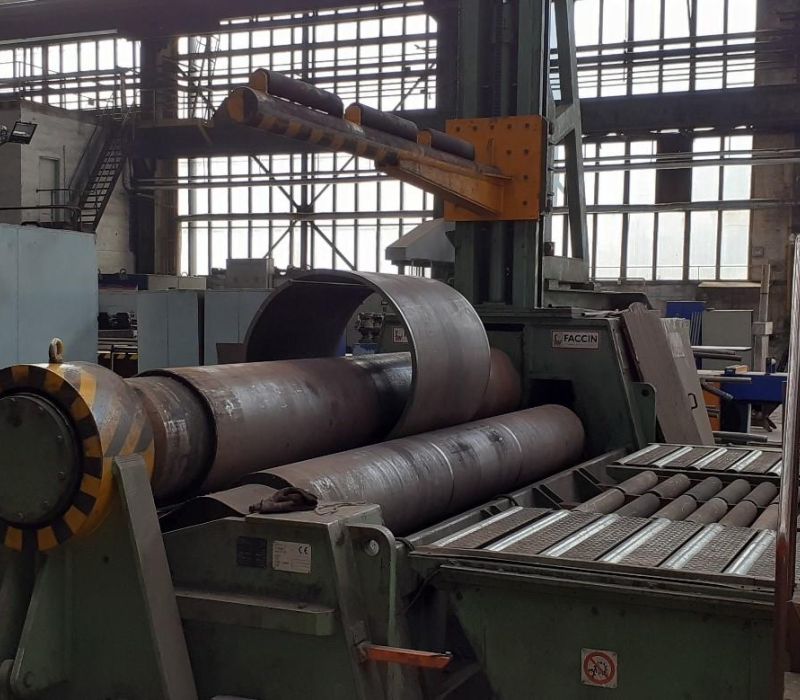

Гибочный станок FACCIN 4 HEL
- четырехцилиндровый листогибочный станок
- макс. толщина листа 40 мм
- макс. ширина листа 4 000 мм
- диаметр верхнего цилиндра 560 мм
- параметры гибки определяются расчетным путем, исходя из качества материала, ширины кольца, толщины листа и внутреннего диаметра

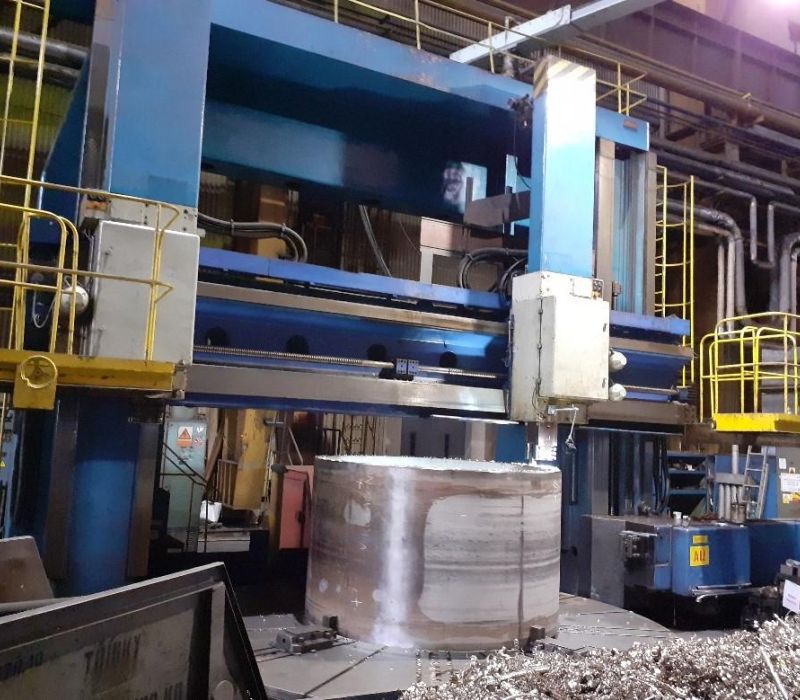

Вертикальный токарный станок SKD 50
- двухстоечный вертикальный токарный станок (Карусел)
- макс. диаметр/ точения 5 000 мм
- макс. высота заготовки 4 000 мм
- макс. нагрузка на стол 90 тонн

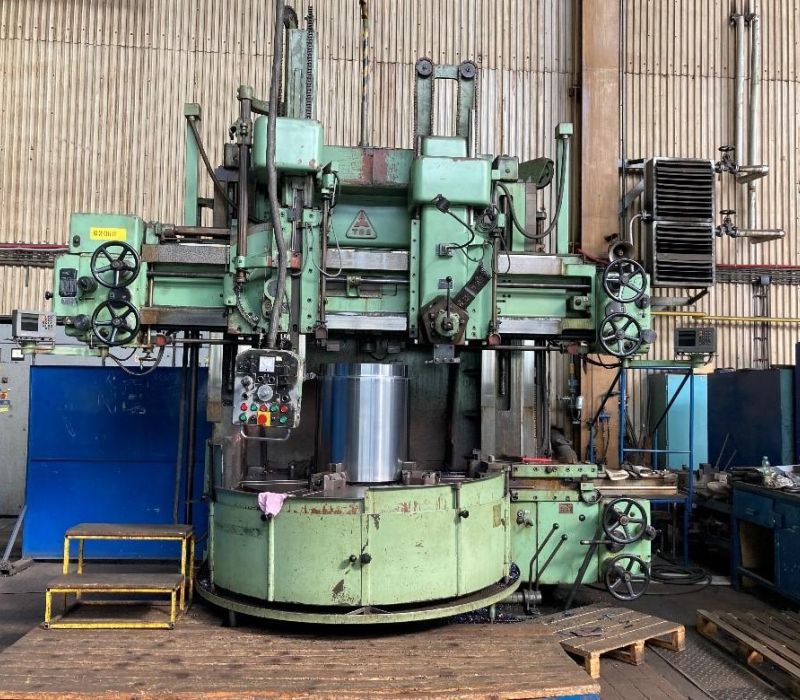

Вертикальный токарный станок SK16
- наибольший диаметр токарной обработки боковым слайдом 1 620 мм
- максимальная высота заготовки 1 000 мм
- иаметр зажимной пластины 1 620 мм
- максимальная нагрузка на стол 5 тонн
- плавная регулировка оборотов в 4 рядах с 3,55 – 150 об./мин.

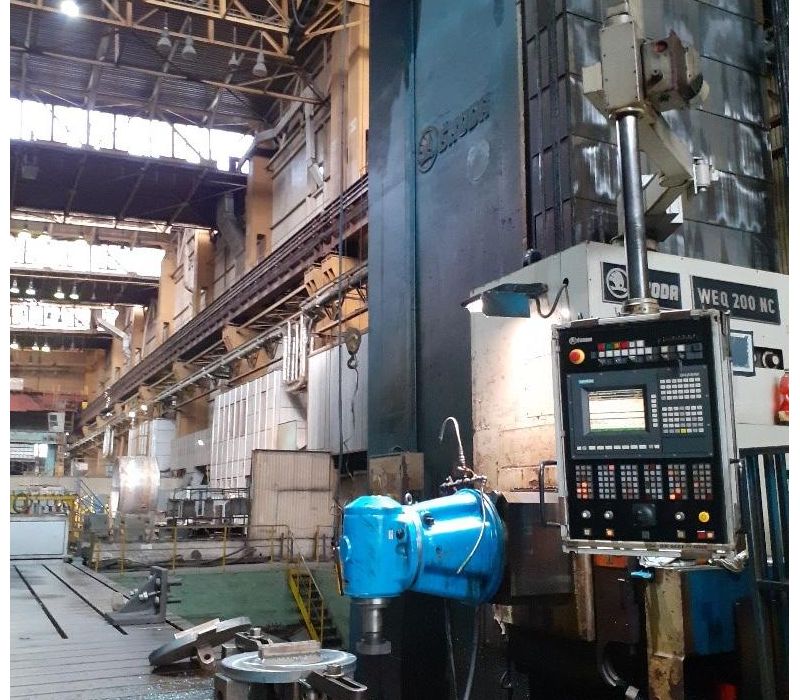

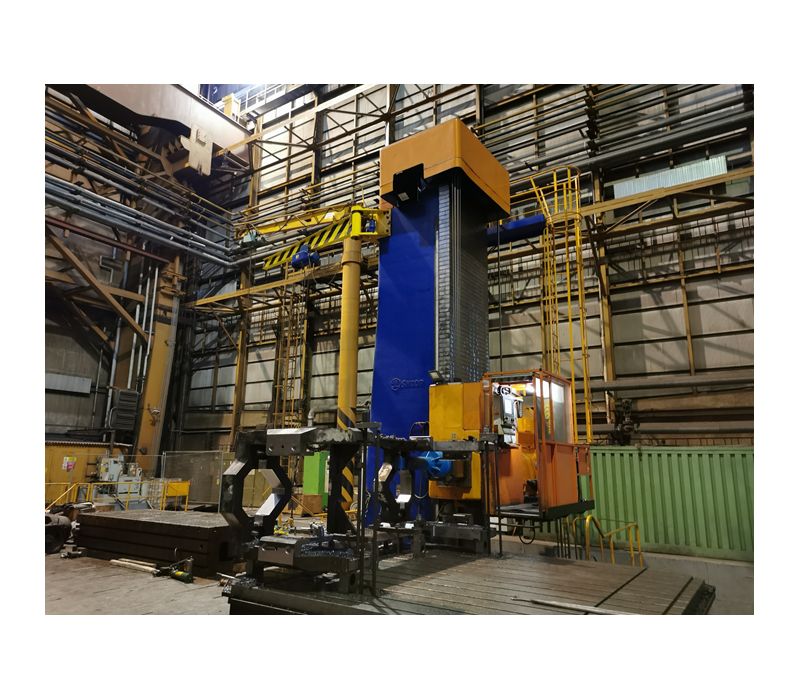

Горизонтально-расточный станок WEQ 200 NC
- ход стойки – ось X = 19 500 мм
- ход передней бабки на подставке – ось Y = 5 000 мм
- вынос шпинделя – ось Z = 2 000 mm a наконечника 1 600 мм
- макс. скорость вращения шпинделя 630 об./мин.
- макс. нагрузка на поворотный стол 60 тонн

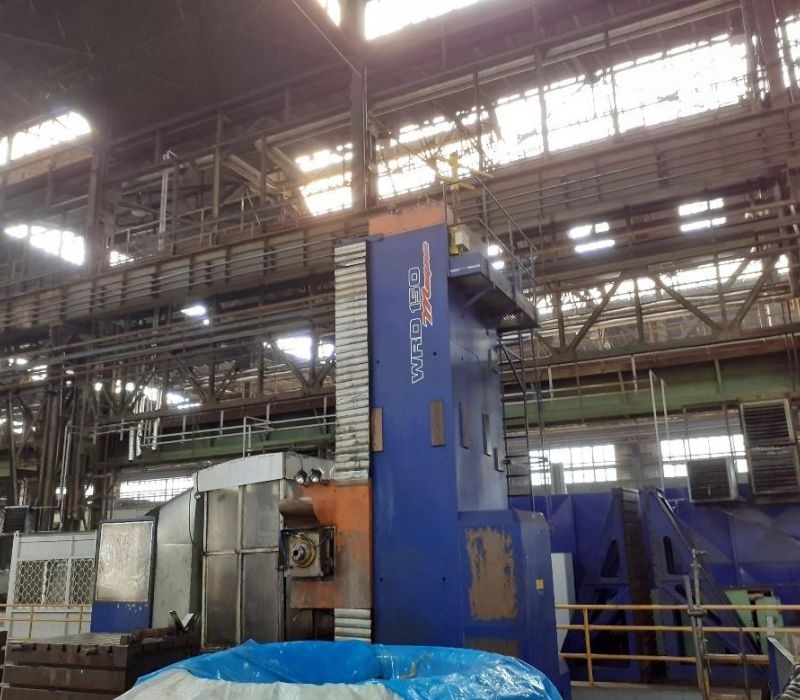

Сверлильный станок WRD 150 CNC
- ход стойки – ось X = 13 500 мм
- ход передней бабки на стойке – ось Y = 3 500 мм
- вынос шпинделя – ось Z = 800 мм и наконечника 1 000 мм
- макс. скорость вращения шпинделя 2 500 об./мин.
- макс. нагрузка вращающегося стола 35 тонн
Горизонтально-расточный станок W 200 HC
- ход стойки – ось X = 16 000 мм
- ход передней бабки на стойке – ось Y = 4 000 мм
- вынос шпинделя – ось Z = 2 000 мм и наконечника 1 600 мм
- макс. скорость вращения 800 об./мин.
- макс. нагрузка вращающегося стола 100 тонн

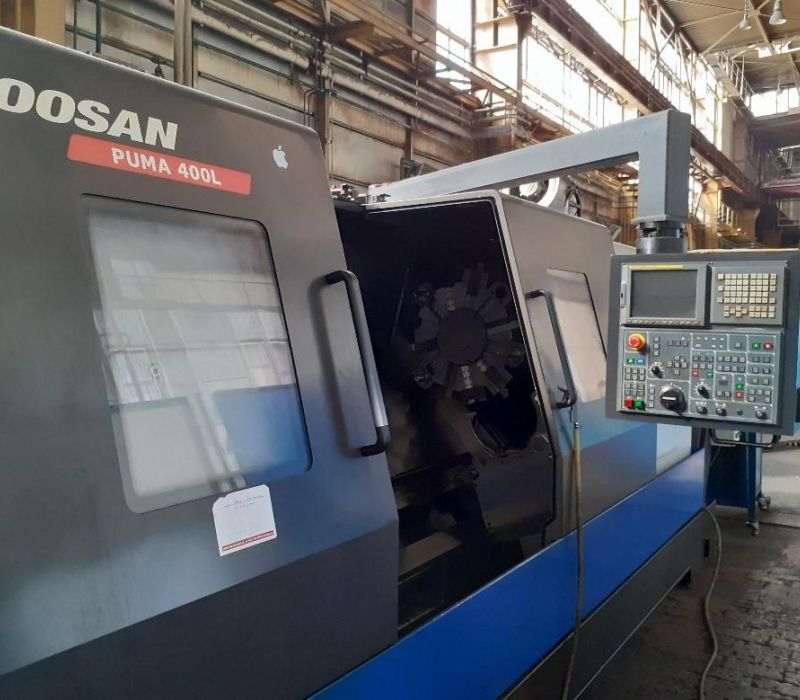

DOOSAN PUMA 400 LA
- макс. рабочий диаметр над станиной 700 мм
- наибольший диаметр обработки над суппортом 590 мм
- макс. диаметр точения над станиной 570 мм
- макс. длина точения в зажиме 2 129 мм
- макс. вес заготовки без применения задней бабки 400 кг
- макс. вес заготовки с задней бабкой 1 600 кг
- диаметр стандартного гидравлического шпинделя (3 челюсти) 305 мм
- обороты шпинделя 30 – 3 000 об./мин.

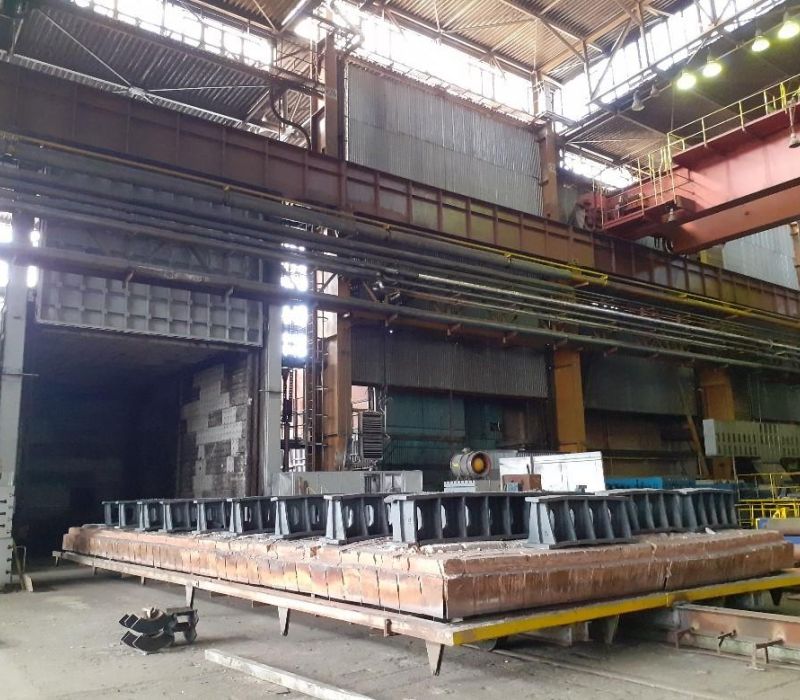

Печь для отжига LOI № 2
- размеры пространства печи – ширина x высота x длина 6 000 x 5 000 x 13 000 мм
- макс. температура отжига 1 100 ºC
- вес партии 100 тонн
- производительность нагрева 80 ºC/ч до 800 ºC
- производительность охлаждения 60 ºC/ч до 300 ºC

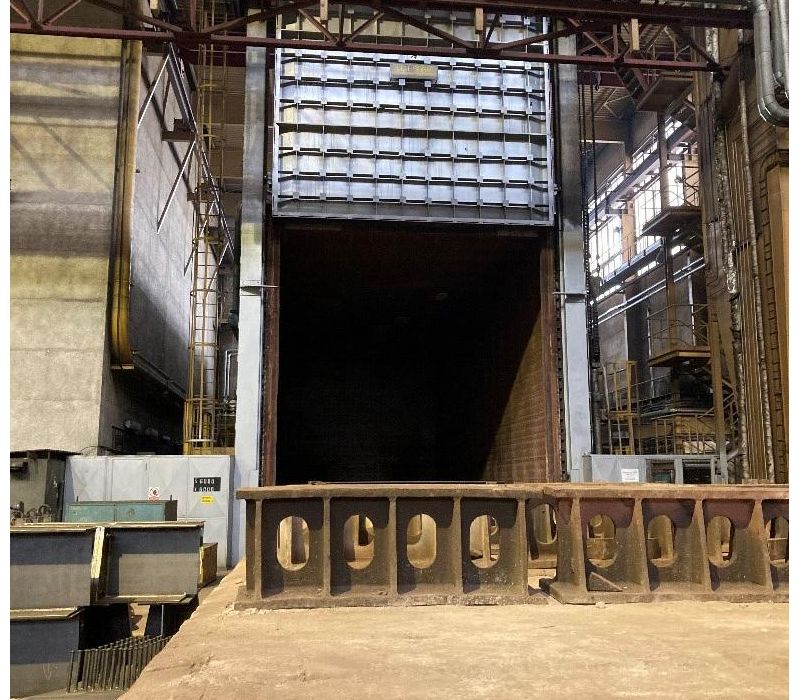

Печь для отжига LOI № 3
- размеры пространства печи – ширина x высота x длина 6 000 x 6 000 x 20 000 мм
- макс. температура отжига 850 ºC
- вес партии 300 тонн
- производительность нагрева 70 ºC/ч на 800 ºC
- производительность охлаждения 60 ºC/ч на 300 ºC

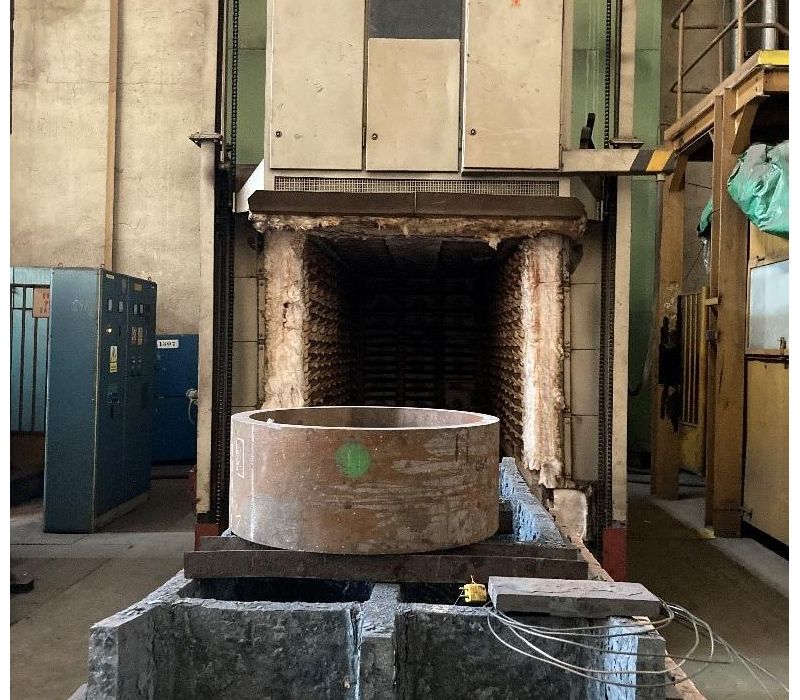

Электрическая печь
- размеры пространства печи – ширина x высота x длина 1 000 x 1 000 x 2 000 мм
- макс. температура отжига 1 100 ºC
Гидравлический пресс CTL 600
- макс. рабочая сила для 1 верхней бабы 300 тонн (для обеих 600 тонн)
- подъем верхней бабы 1 000 мм
- макс. рабочая сила для боковой бабы 80 тонн и подъем 1 000 мм
- макс. рабочая сила выталкивателя 80 тонн и подъем 500 мм
- вынос пресса 2 000 мм

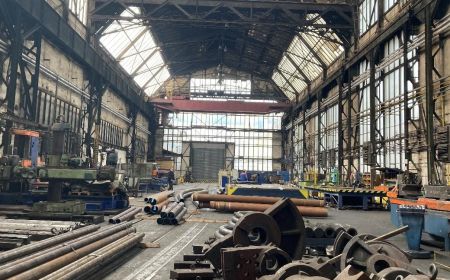

Цех гибки труб - Холодная гибка
Станки XOT 50,
XOT 110 , XOTH 114 A
- мин. диам. трубы 12 мм
- макс. диам. трубы 108 x 4,5 мм
- толщина стенки определяется модулем поперечного сечения при изгибе Wmax = 33 см3
- наименьший радиус изгиба 40 мм
- наибольший радиус изгиба 600 мм
- наибольший угол изгиба 180 º
- мин. расстояние прямой части между изгибами 2 x D
Гибочный станок CNC 76 TB
- мин. диам. трубы 20 мм
- макс. диам. трубы 63 x 5 мм
- наименьший / наибольший радиус изгиба 40/200 mm
- толщина стенки определяется модулем поперечного сечения при изгибе Wmax = 12,5 cm3
- наименьший радиус изгиба 1,2 x D
- наибольший угол изгиба 210 °
- мин. расстояние прямой части между изгибами 80 mm
Станок H273
- мин. диам. трубы 108 мм - макс. диам. трубы 219 x 10 мм
- толщина стенки определяется модулем поперечного сечения при изгибе Wmax = 350 см3
- наименьший радиус изгиба 2,5 x D (350 мм)
- наибольший радиус изгиба: 900 мм
- наибольший угол изгиба 180 °
- мин. расстояние прямой части между изгибами 2 x D mm
Станки Perfekt WE 60, NC Perfekt W 40
- мин. диам. трубы 25 мм
- макс. диам. трубы 63 x 5 мм
- толщина стенки определяется модулем поперечного сечения при изгибе Wmax = 12 см3
- наименьший радиус изгиба 1 x D (35 мм)
- наибольший радиус изгиба 300 мм
- наибольший угол изгиба 210 °
- мин. расстояние прямой части между изгибами 80 мм
Цех гибки труб - Горячая гибка
Индукционный гибочный станок EOS 630
- мин. диам. трубы 89 мм
- макс. диам. трубы 630 мм
- толщина стенки определяется модулем поперечного сечения при изгибе Wмакс = 4500 см3 (50 мм)
- наименьший радиус изгиба: 2,5 x D (600 мм)
- радиус изгиба в губках:
- no 90° ...... 600 - 1000 мм
- по 180° ...... 1000- 3250 мм
- расстояние прямой части между изгибами 450 мм
- максимальная длина дуги 4700 мм
- максимальная длина зажимаемой трубы 8000 мм
- в дополнительном оборудовании с 2,5 x D макс. 219x10 по 90° с 350 по 600 мм макс. 324 x 8
