Strojní park
Přehled stěžejního strojního vybavení
Kotlárna

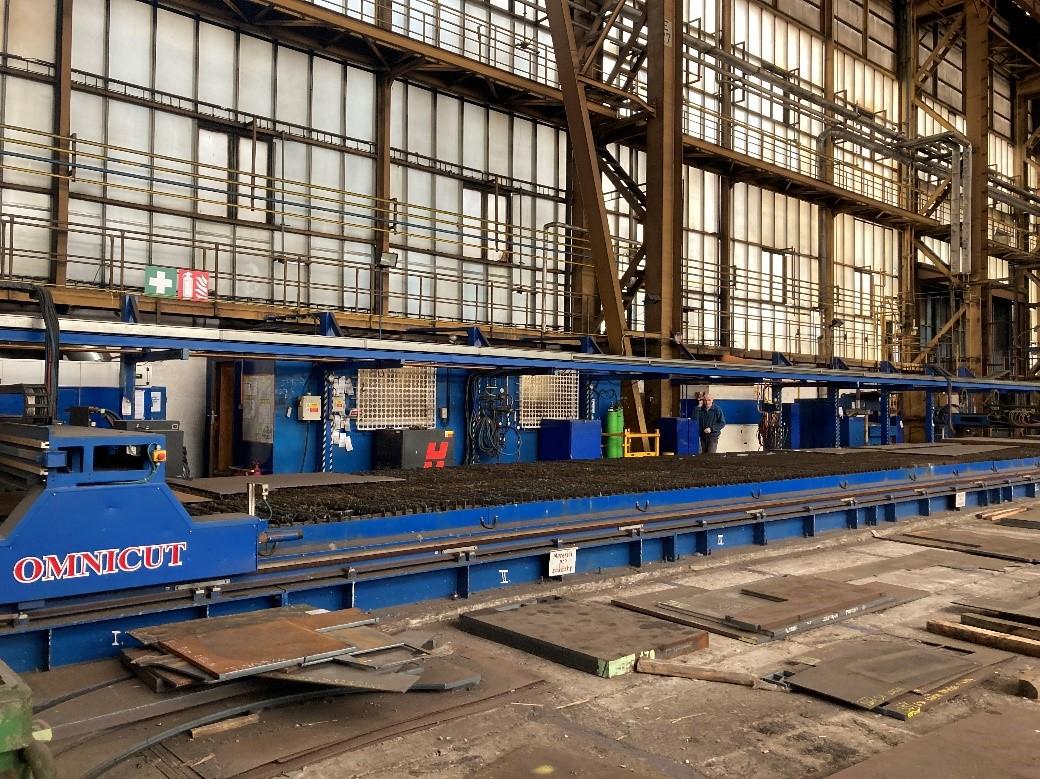

Pálící stroj OMNICUT 4600 CNC
- 2 stroje na společné dráze pro pálení plechů tl. 4 – 300 mm
- pracovní šířka stolu 3 600 mm, délka 24 000 mm
- pálení plazmou (plazmový zdroj Hypertherm HPR 260)
- pálení autogenní – zemní plyn, kyslík
- délka pálení na obou strojích 16 000 mm

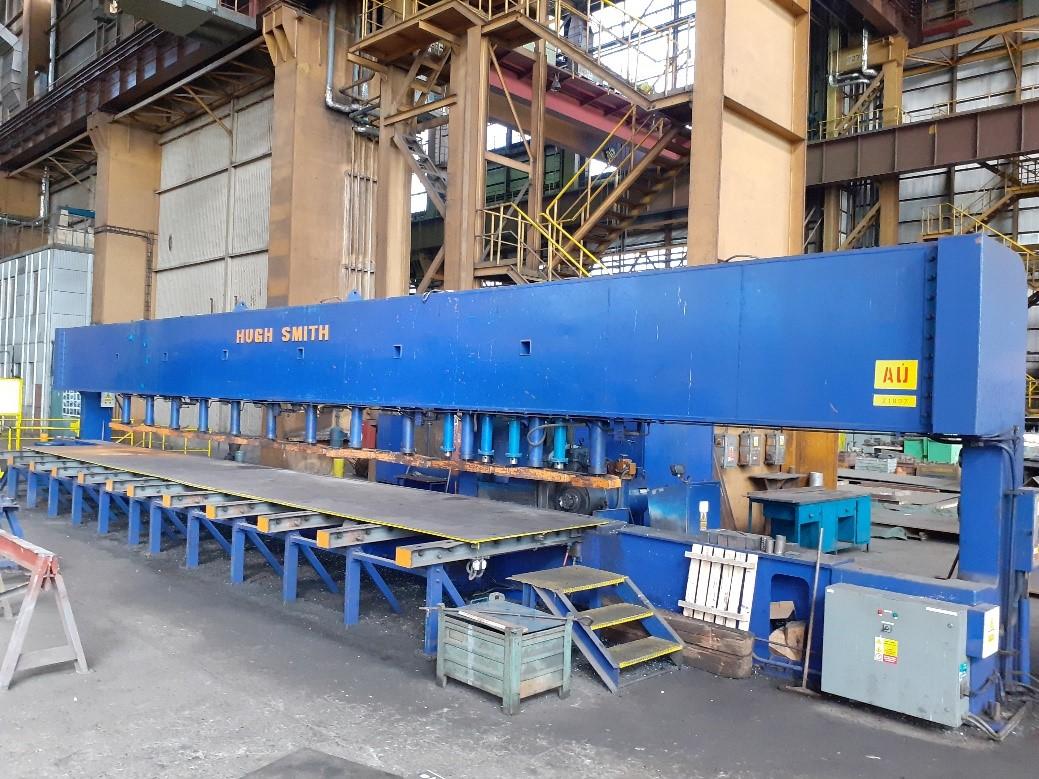

Frézka na hrany EDGEMILL
- max. délka obráběného plechu 12 200 mm a tloušťka 300 mm
- lože skříňového průřezu dvoudílné
- horní příčník s upínacími hydraulickými válci je spojen dvěma stojany s ložem
- frézovací jednotka s přestavitelným vřetenem o 127 mm – mikrometricky
- naklánění až 35º nad i pod rovinu

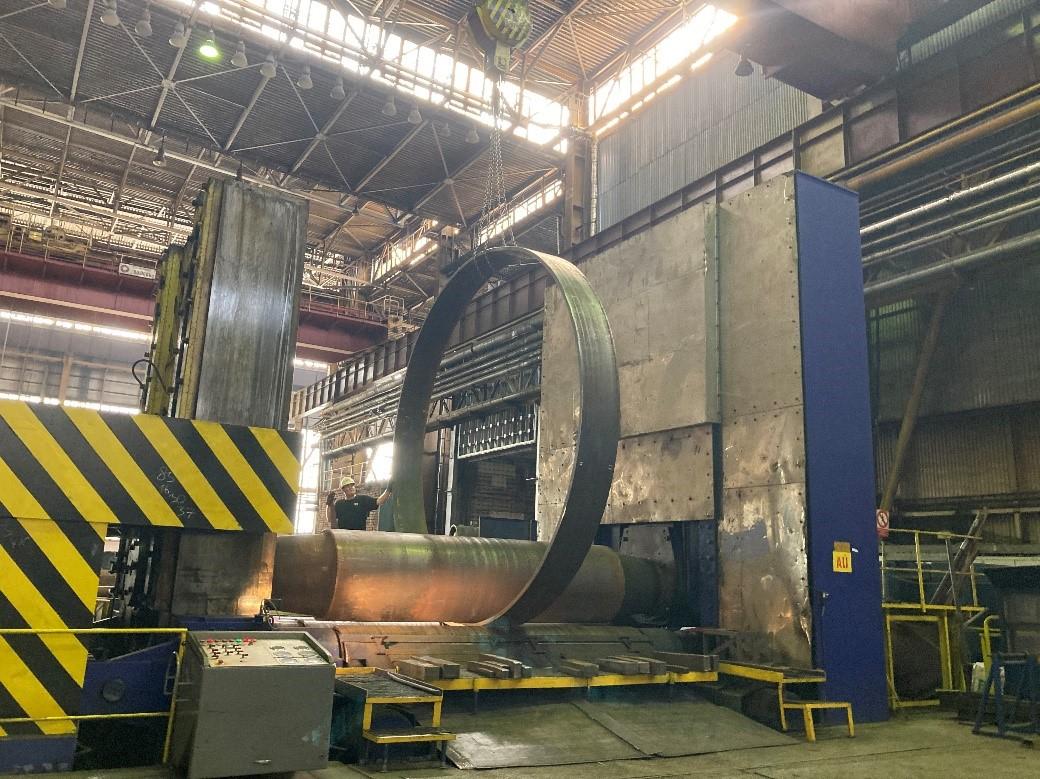

Skružovací stroj SCHIESS FRORIEP
- tlak pro ohýbání 45 000 kN
- max. šířka plechů 3 600 mm
- průměr horního výměnného válce 960, 1 250, 1 600 mm
- skružování za studena i za tepla
- parametry skružování se stanovují výpočtem na základě jakosti materiálu, šířky kroužku, tloušťky plechu a vnitřního průměru

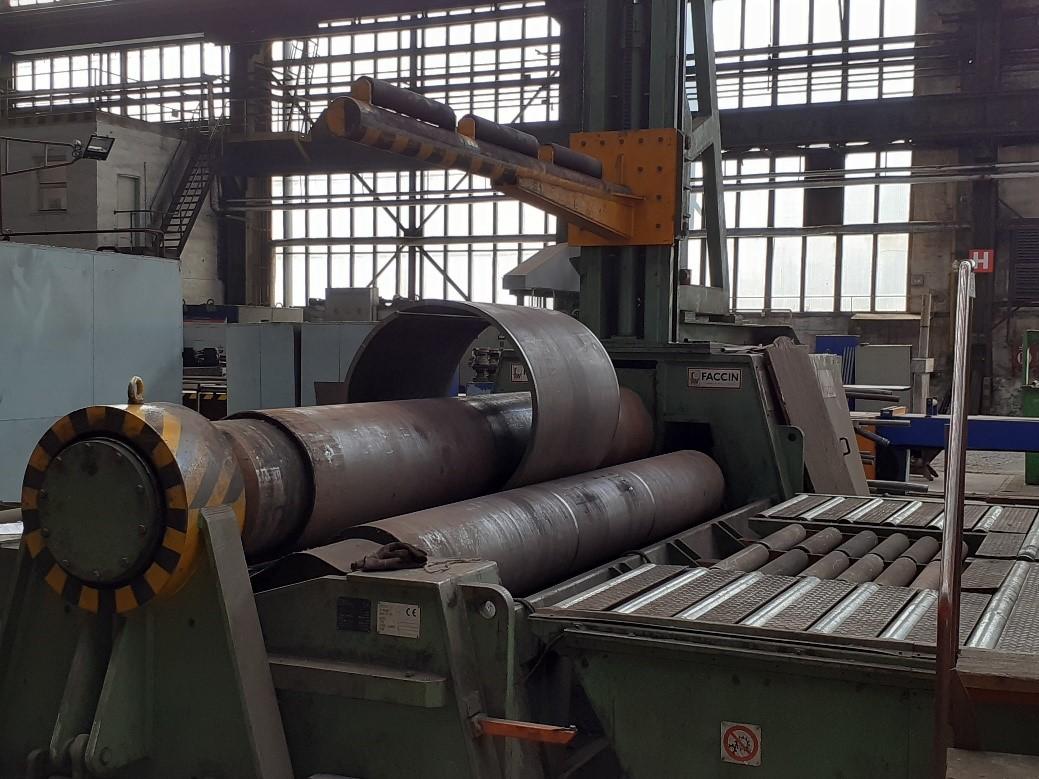

Skružovací stroj FACCIN 4 HEL
- čtyřválcový skružovací stroj na plechy
- max. tloušťka plechu 40 mm
- max. šířka plechu 4 000 mm
- průměr horního válce 560 mm
- parametry skružování se stanovují výpočtem na základě jakosti materiálu, šířky kroužku, tloušťky plechu a vnitřního průměru

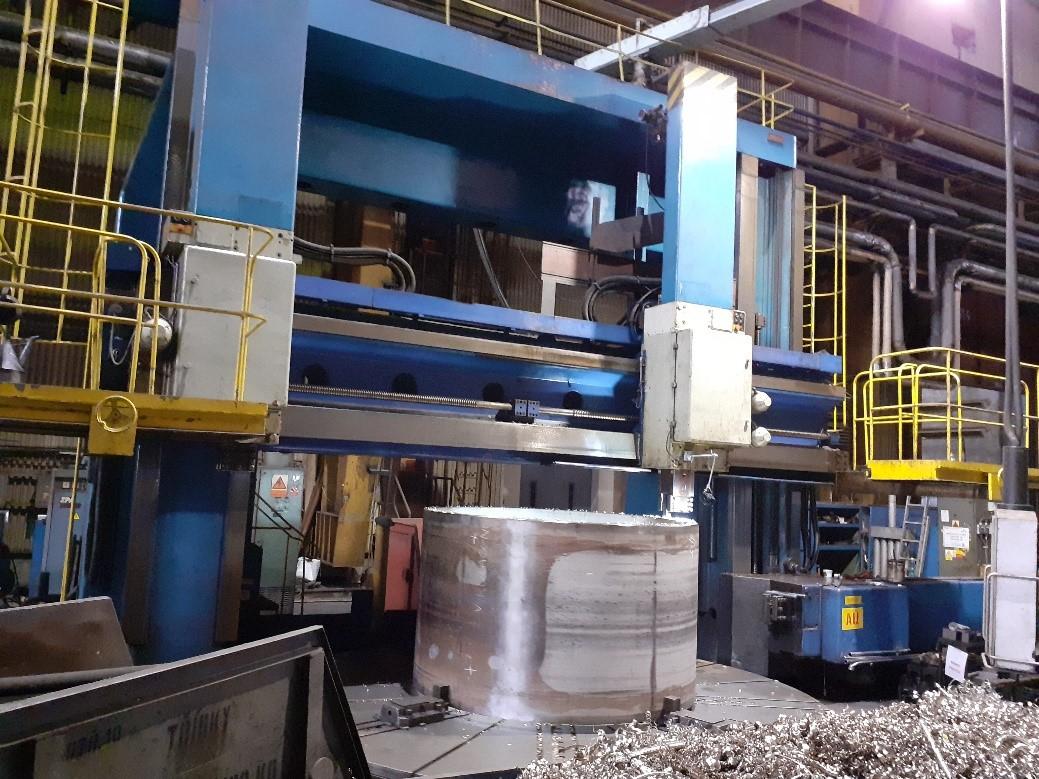

Svislý soustruh SKD 50
- dvoustojanový svislý soustruh (Karusel)
- max. průměr obrobku/soustružení 5 000 mm
- max. výška obrobku 4 000 mm
- max. zatížení stolu 90 tun

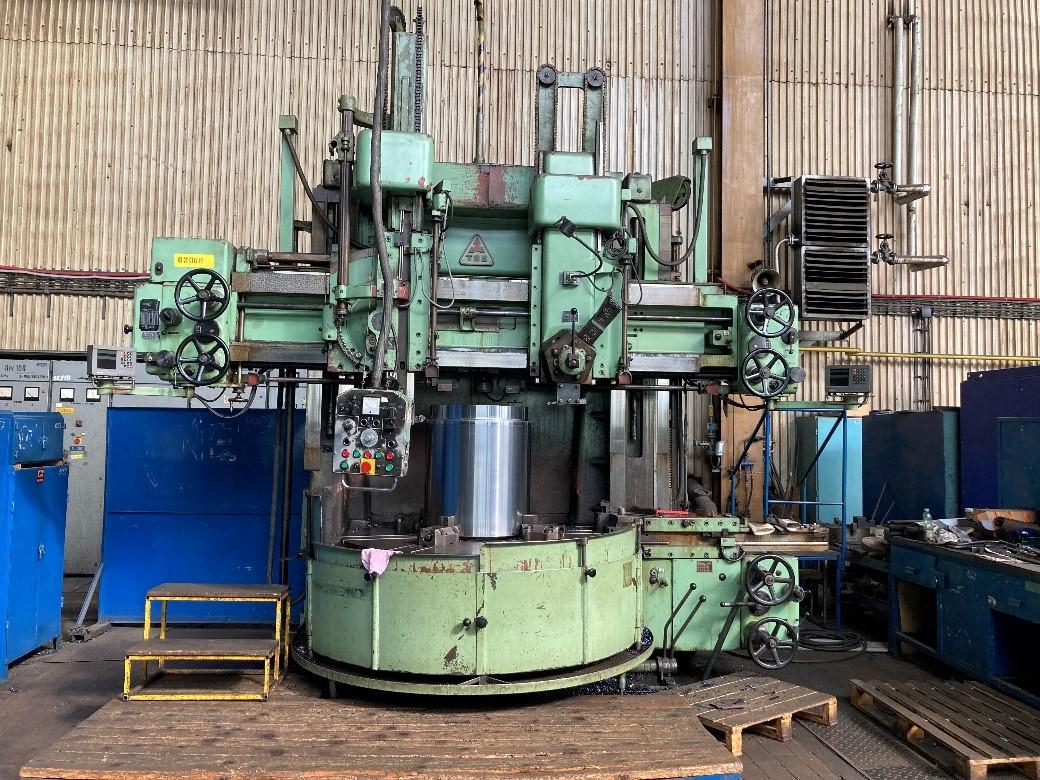

Svislý soustruh SK16
- největší průměr soustružení stranovým suportem 1 620 mm
- největší výška obrobku 1 000 mm
- průměr upínací desky 1 620 mm
- největší zatížení stolu 5 tun
- plynule měnitelné otáčky ve 4 řadách od 3,55 – 150 ot./min.

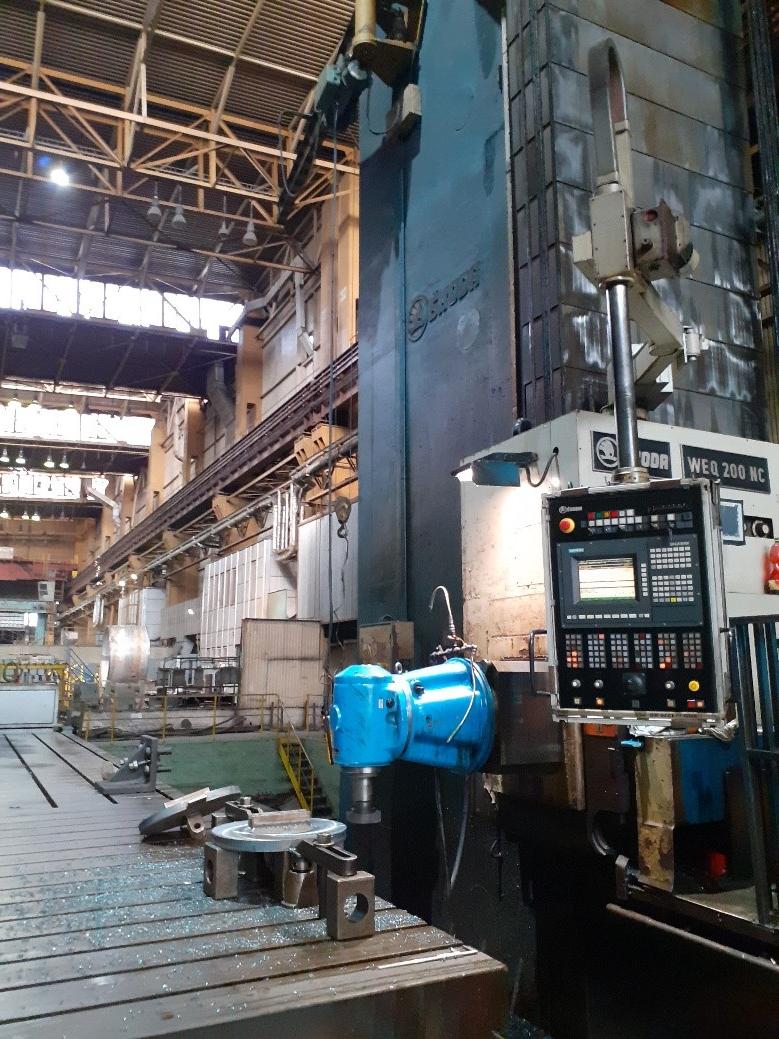

Vodorovná vyvrtávačka WEQ 200 NC
- pojezd stojanu – osa X = 19 500 mm
- pojezd vřeteníku po stojanu – osa Y = 5 000 mm
- vysunutí vřetene – osa Z = 2 000 mm a pinoly 1 600 mm
- max. otáčky vřetene 630 ot./min.
- max. zatížení otočného stolu 60 tun

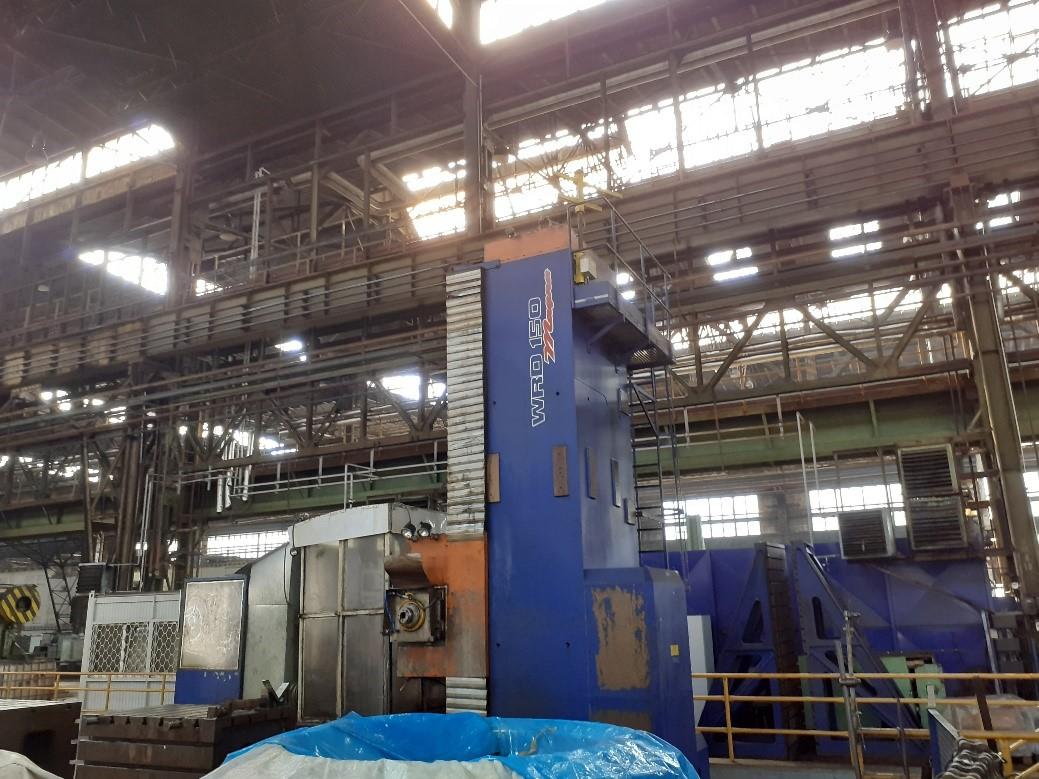

Vyvrtávačka WRD 150 CNC
- pojezd stojanu – osa X = 13 500 mm
- pojezd vřeteníku po stojanu – osa Y = 3 500 mm
- vysunutí vřetene – osa Z = 800 mm a pinoly 1 000 mm
- max. otáčky vřetene 2 500 ot./min.
- max. zatížení otočného stolu 35 tun

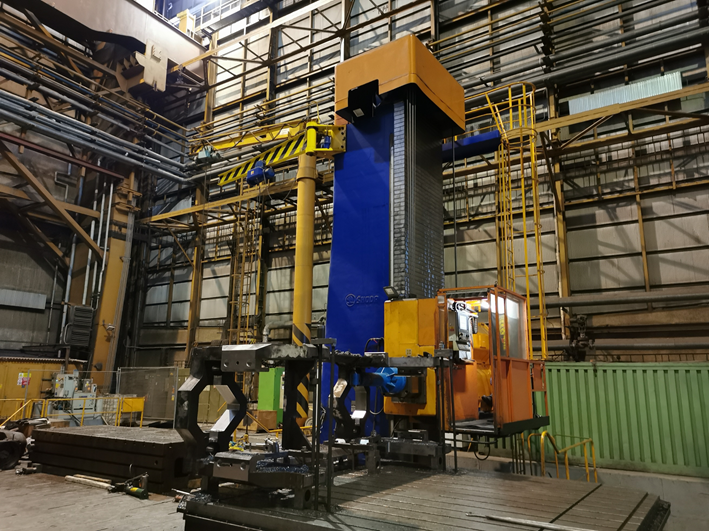

Vodorovná vyvrtávačka W 200 HC
- pojezd stojanu – osa X = 16 000 mm
- pojezd vřeteníku po stojanu – osa Y = 4 000 mm
- vysunutí vřetene – osa Z = 2 000 mm a pinoly 1 600 mm
- max. otáčky vřetene 800 ot./min.
- max. zatížení otočného stolu 100 tun

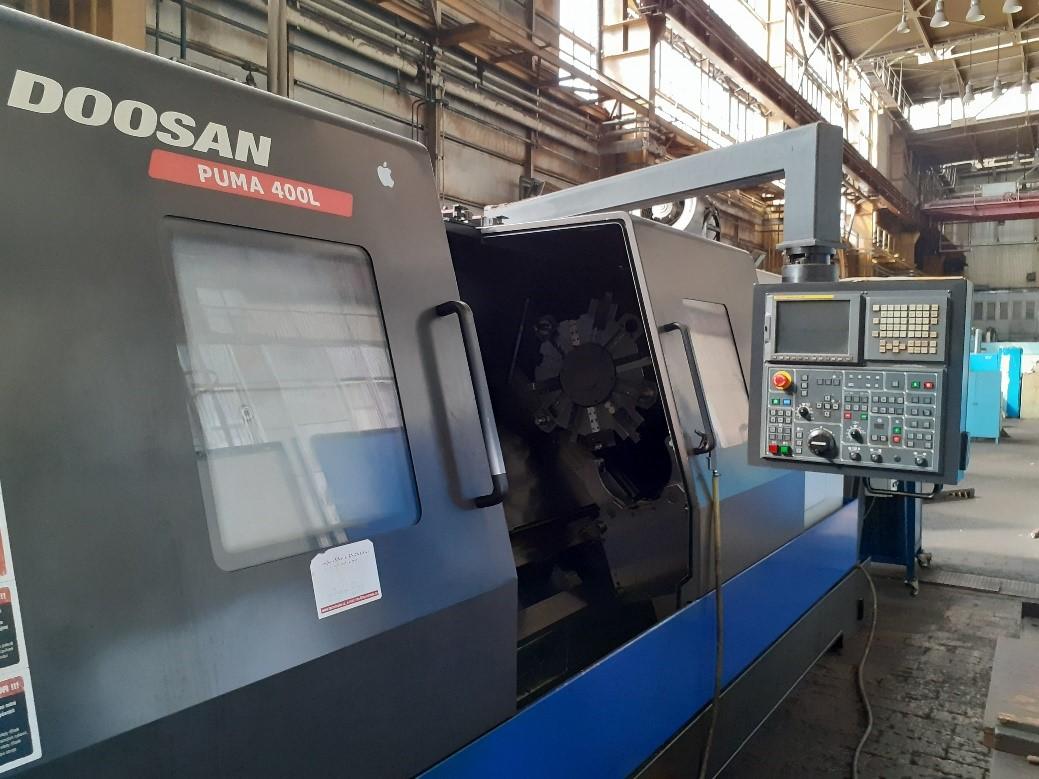

DOOSAN PUMA 400 LA
- max. oběžný průměr nad ložem 700 mm
- max. oběžný průměr nad suportem 590 mm
- max. průměr soustružení nad ložem 570 mm
- max. délka soustružení ve sklíčidle 2 129 mm
- max. hmotnost obrobku bez použití koníka 400 kg
- max. hmotnost obrobku s koníkem 1 600 kg
- průměr standartního hydraulického vřetena (3 čelisti) 305 mm
- otáčky vřetena 30 – 3 000 ot./min.

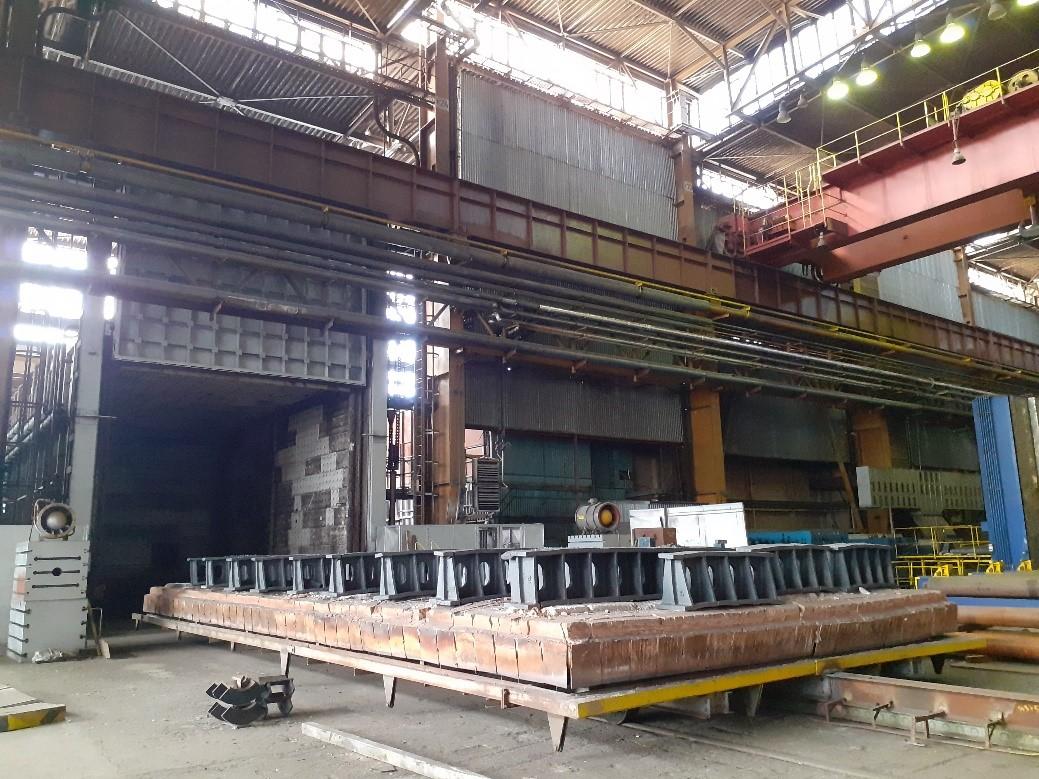

Vozová žíhací pec LOI č.2
- rozměry pecního prostoru – šířka x výška x délka 6 000 x 5 000 x 13 000 mm
- max. teplota žíhání 1 100 ºC
- hmotnost vsázky 100 tun
- ohřívací výkon 80 ºC/h na 800 ºC
- chladící výkon 60 ºC/h na 300 ºC

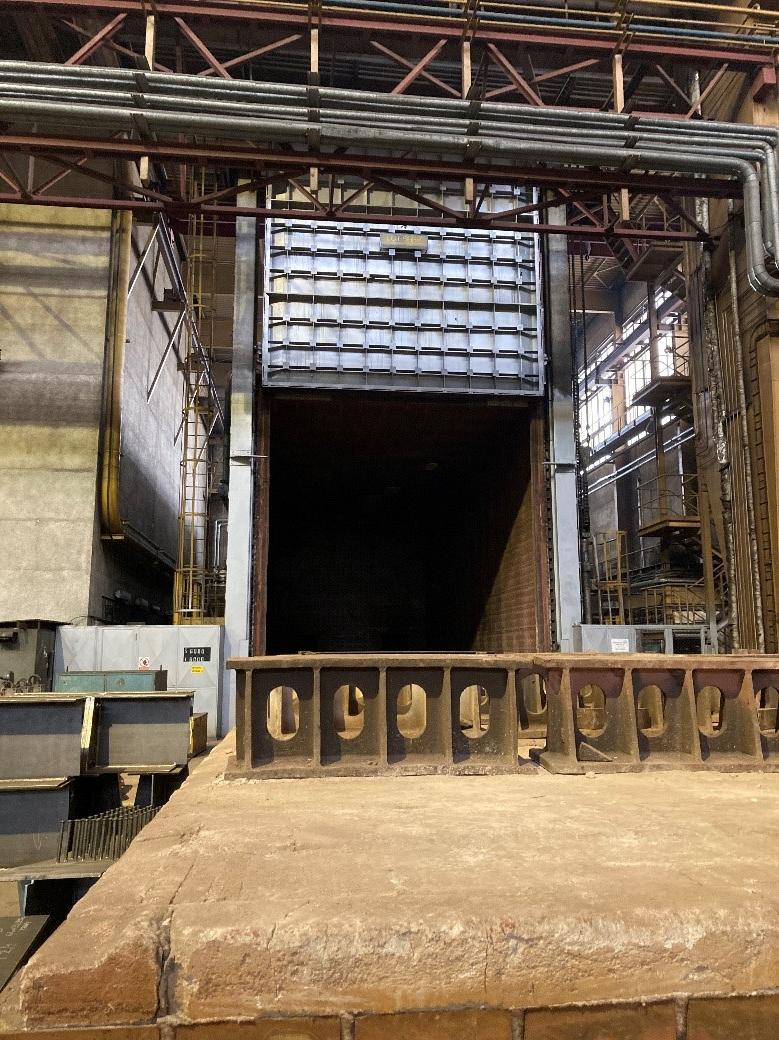

Vozová žíhací pec LOI č.3
- rozměry pecního prostoru – šířka x výška x délka 6 000 x 6 000 x 20 000 mm
- max. teplota žíhání 850 ºC
- hmotnost vsázky 300 tun
- ohřívací výkon 70 ºC/h na 800 ºC
- chladící výkon 60 ºC/h na 300 ºC

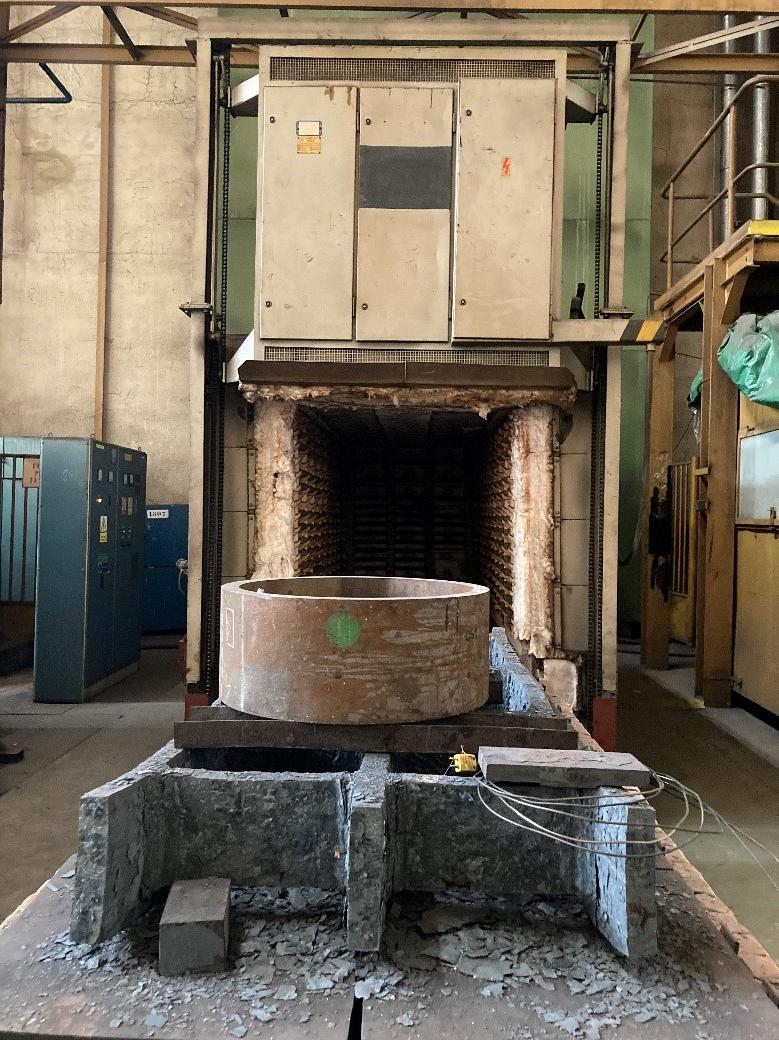

Elektrická pec
- rozměry pecního prostoru – šířka x výška x délka 1 000 x 1 000 x 2 000 mm
- max. teplota žíhání 1 100 ºC
Hydraulický lis CTL 600
- max. pracovní síla pro 1 horní beran 300 tun (pro oba 600 tun)
- zdvih horního beranu 1 000 mm
- max. pracovní síla pro boční beran 80 tun a zdvih 1 000 mm
- max. pracovní síla vyrážeče 80 tun a zdvih 500 mm
- vyložení lisu 2 000 mm
Ohýbárna trubek - za studena
Zařízení XOT 50 , XOT 110 , XOTH 114 A
- min. pr. trubky 12 mm
- max. pr. trubky 108 x 4,5 mm
- tloušťka stěny je určena průřez. modulem v ohybu Wmax = 33 cm3
- nejmenší poloměr ohybu 40 mm
- největší poloměr ohybu 600 mm
- největší úhel ohybu 180 º
- vzdálenost rovné části mezi ohyby 2 x D
Ohýbací stroj CNC 76 TB
- min. pr. trubky 20 mm
- max. pr. trubky 63 x 5 mm
- nejmenší / největší poloměr ohybu 40/200 mm
- tloušťka stěny je určena průřez. modulem v ohybu Wmax = 12,5 cm3
- nejmenší poloměr ohybu 1,2 x D
- největší úhel ohybu 210 °
- min. vzdálenost rovné části mezi ohyby 80 mm
Zařízení H273
- min. pr. trubky 108 mm - max. pr. trubky 219 x 10 mm
- tloušťka stěny je určena průřez. modulem v ohybu Wmax = 350 cm3
- nejmenší poloměr ohybu 2,5 x D (350 mm)
- největší poloměr ohybu: 900 mm
- největší úhel ohybu 180 °
- min. vzdálenost rovné části mezi ohyby 2 x D mm
- min. vzdálenost rovné části mezi ohyby 80 mm
Zařízení Perfekt WE 60, NC Perfekt W 40
- min. pr. trubky 25 mm
- max. pr. trubky 63 x 5 mm
- tloušťka stěny je určena průřez. modulem v ohybu Wmax = 12 cm3
- nejmenší poloměr ohybu 1 x D (35 mm)
- největší poloměr ohybu 300 mm
- největší úhel ohybu 210 °
Ohýbárna trubek - za tepla
Indukční ohýbací stroj EOS 630
- min. pr. trubky 89 mm
- max. pr. trubky 630 mm
- tloušťka stěny je určena průřez. modulem v ohybu Wmax = 4500 cm3 (50 mm)
- nejmenší poloměr ohybu : 2,5 x D ( 600 mm)
- v čelistech poloměr ohybu:
- do 90° ...... 600 - 1000 mm
- do 180° ...... 1000- 3250 mm
- vzdálenost rovné části mezi ohyby 450 mm
- maximální délka oblouku 4700 mm
- maximální délka upnuté trubky 8000 mm
- v přídavném zařízení od 2,5 x D max.219x10 do 90°od 350 do 600 mm max 324 x 8
